▌ 设计架构
采用经典龙门结构设计，兼顾设备运行的高速响应与运动稳定性。

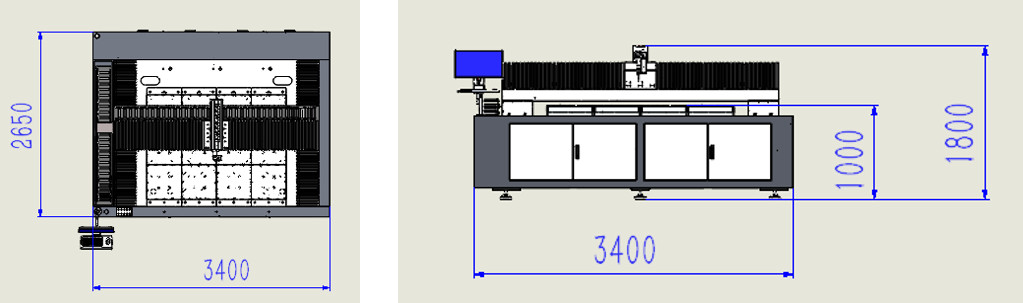

▌ 设备尺寸 (不含信号塔)
3.4m × 2.65m × 1.8m，布局紧凑，有效节省产线占地面积。

▌ 电气与性能指标
供电：220V / 380V / 50Hz (自适应工厂环境) | 重量：~6000KG (稳固可靠)
功耗：30KW (高效节能设计，降低运营成本)

核心性能参数

1. 采用高性能Co2激光器，最大加工范围达到 2000×1500mm，满足大尺寸板材加工需求；
2. 吸附平台距离地面 1000mm，严格遵循人体工学设计，大幅提升操作员的工作舒适度；
3. 设备尺寸 3400×2650×1800mm，整机重量 6000KG，设计功率 30KW，性能稳定强劲。

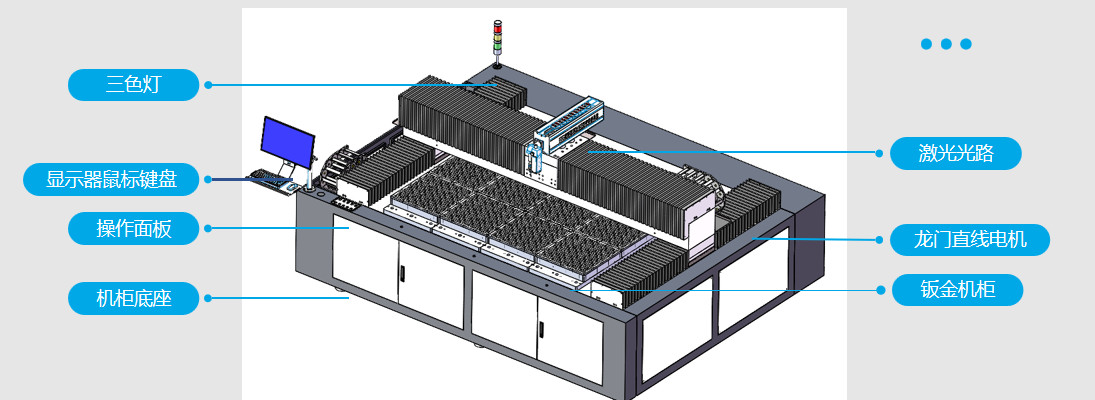

 结构介绍

1.光路一体化结构，整个光路安装在直线电机上，确保整个光学系统调试简单，加工范围内光束质量稳定一致；
2.内置双风机抽真空系统，同时完成整个台面吸附；
3.机柜底座为方钢结构，四周钣金包围，内置电控柜和吸附风机。

整体解决方案：稳定吸附平台



稳定吸附平台是保证切割精度的核心基础，通过大功率动力与智能腔体控制，完美兼顾了加工性能与运营成本。

工艺流程介绍

PDLC分区蚀刻机采用CCD视觉系统自动定位，利用短波激光搭载XY龙门机构，按照设定图形进行液晶膜的上层导电ITO进行切割；使液晶膜可分割成多区独立，形成不同的图案效果。

传统分区蚀刻机是先蚀刻ITO原材再涂布液晶，蚀刻区域涂布如有瑕疵点，产品即报废；生产制程繁琐，生产良率低。本设备是加工切好外形的液晶膜，穿透保护膜进行上层ITO切割，不损伤液晶膜； 可以有效提高生产良率到98%。
